Tērauda caurules ir no tērauda izgatavotas cilindriskas caurules, kuras ražošanā un infrastruktūrā izmanto daudzos veidos. Tie ir tērauda rūpniecībā visvairāk izmantotie izstrādājumi. Caurules galvenokārt tiek izmantotas šķidruma vai gāzes pārvadāšanai pazemē, ieskaitot naftu, gāzi un ūdeni. Tomēr visā ražošanas un celtniecības laikā tiek izmantotas dažāda izmēra caurules. Kopējs mājsaimniecības ražošanas piemērs ir šaurā tērauda caurule, kas ledusskapjos vada dzesēšanas sistēmu. Celtniecībā tiek izmantotas caurules apkurei un santehnikai. Konstrukcijas var būvēt, izmantojot dažāda izmēra tērauda caurules, piemēram, margas, velosipēdu statīvus vai cauruļu polārus.
Tiek uzskatīts, ka Viljams Mērdoks ir tērauda cauruļu pionieris. 1815. gadā viņš kopā pievienoja mucu mucas, lai atbalstītu ogļu lampu dedzināšanas sistēmu. Mērdoks izmantoja savu inovatīvo cauruļvadu sistēmu ogļu gāzes transportēšanai uz lampām Londonas ielās.
Kopš 1800. gada tērauda cauruļu tehnoloģijā ir panākts liels progress, ieskaitot ražošanas metožu uzlabošanu, to lietojuma izstrādāšanu un to sertifikātu reglamentējošu noteikumu un standartu izveidi.
KĀ TĒRAUDA Caurules ir izgatavotas?
Sākot no izejvielu kausēšanas līdz liešanai vai metināšanai, šis visuresošais būvmateriāls tiek veidots divos galvenajos procesos:
Pārvērtiet neapstrādātu tēraudu izmantojamākā formā
Abos procesos jāsāk ar labas kvalitātes tērauda ražošanu. Neapstrādātu tēraudu ražo lietuves, izkausējot izejvielas krāsnī. Lai iegūtu kompozīciju precīzi, kausētam metālam var pievienot elementus un noņemt piemaisījumus. Iegūto izkausēto tēraudu lej veidnēs, lai veidotu lietņus, vai arī nodod nepārtrauktas liešanas mašīnā, lai izgatavotu plātnes, sagataves un ziedēšanu. Caurules tiek izgatavotas no diviem šiem izstrādājumiem: plātnēm vai sagatavēm.
Tērauda plātnes un tērauda šķēles cauruļu ražošanā
Tērauda šķēle tiek izgatavota no plātnēm, kuras tiek uzkarsētas līdz 2 200 ° F. Karstums izraisa mēroga veidošanos uz virsmas, kas jānoņem, izmantojot mēroga pārtraucēju un tīrīšanu ar augstu spiedienu. Pēc tam, kad tērauda plāksne ir notīrīta, to karsti velmē plānās, šaurās tērauda sloksnēs, ko sauc par skelp. Šķembu marinē (virsmu notīra) ar sērskābi, mazgā ar ūdeni un velmē uz lielām spolēm kā izejvielu cauruļu izgatavošanai. Šķēles platums nosaka izgatavotās caurules diametru.
Šķēle tiek izvilkta no spoles, tiek uzkarsēta un velmēta caur rievotiem rullīšiem, kas liekuma malas saliek uz augšu. Šajā procesā tiek iegūta cilindriska caurule, kurā abas malas ir saliektas visapkārt, lai satiktos viena ar otru, veidojot garu cilindru. Metināšanas process savieno malas kopā un noslēdz cauruļvadu.
Nepārtrauktā metināšanas operācijā metināšanas veltņi piespiež caurules malas viens otram - veidojot kaltu metinājumu šuves jau pielietotā karstuma dēļ. Metināšanas laikā netiek pievienots metāls, un pēdējie veltņi samazina caurules diametru un sienas biezumu atbilstoši specifikācijām.
Metināšana ar elektrisko pretestību notiek līdzīgi kā ar nepārtrauktu metināšanu, izņemot to, ka slotiņu auksti velmē caurules formā. Cauruļu malām strāvu piegādā ar rotējošiem vara diskiem, kas malas sasilda līdz metināšanas temperatūrai. Metināšanas veltņi pievienojas caurules malām, lai izveidotu kaltu metinājumu.
Spirālmetināšana un dubultā iegremdētā loka metināšana izmanto vairāk parasto metināšanas paņēmienu un pievieno metināšanas materiālu, lai izveidotu saiti.
Tērauda sagataves bezšuvju caurulēm
Tērauda sagataves ir gari kvadrātveida tērauda gabali, kas tiek ražoti tieši no nepārtrauktas liešanas mašīnas vai kā sekundārs produkts, kas izgatavots no velmētiem un izstieptiem lietņu lietņiem. Šīs sagataves var izmantot bezšuvju cauruļu izgatavošanai , kas dažos gadījumos ir drošāks, ja nav metināšanas līnijas.
Cietā tērauda sagatave jāuzsilda ārkārtējā temperatūrā, tā kļūst karsta, bet nav izkususi. Mašīnas tos velmē tā, lai tie kļūtu par cilindrisku cietvielu. Kamēr vēl karsts, lodes formas caurumotāju izmanto, lai dobu centru padarītu regulāru atbilstoši tā izmēriem. Seko virkne frēzēšanas darbību, lai caurule atbilstu vajadzīgajām specifikācijām.
Apdares soļi
Pirms pēdējās procesa kārtas caurules var izlaist caur iztaisnošanas mašīnu. Maza urbuma cauruļvadus parasti aprīko ar vītņotiem savienojumiem, bet lielākiem urbumiem parasti ir uzstādīti atloki, kas ir metināti caurules galā. Mērīšanas mašīnas pārbauda gatavās caurules izmērus un kvalitātes kontroles nolūkos apzīmogo detaļas caurules sānos.
Kvalitātes kontrole
Kvalitātes kontroles pasākumi ietver caurules pārbaudi attiecībā uz defektiem, izmantojot rentgena iekārtas, it īpaši gar metinājumu. Cits paņēmiens ir spiediena pārbaude caurulei, piepildot to ar ūdeni, pēc tam to noteiktu laiku turot zem spiediena, lai atklātu visus defektus, kas var izraisīt katastrofiskas kļūmes pirms tā nodošanas ekspluatācijā.
KĀ LIETOT TĒRAUDA Caurules?
Caurules tiek izmantotas konstrukcijās, transportēšanā un ražošanā. To lielums tiek noteikts pēc ārējā diametra, un iekšējais diametrs mainās atkarībā no sienas biezuma. Dažiem lietojumiem ir vajadzīgas biezākas sienas nekā citiem, atkarībā no spēkiem, ar kuriem caurulei jāpārvalda.
Strukturālā izmantošana
Konstrukciju lietojumi ir ierasta celtniecība. Šajās nozarēs būvmateriālu parasti sauc par tērauda caurulēm.
Tērauda caurules nodrošina stiprību pamatiem procesā, ko sauc par pāļu veidošanu. Šajos pielietojumos caurule tiek ievietota dziļi zemē, pirms tiek likts pamats. Tas nodrošina augstu ēku vai konstrukciju stabilitāti uz zemes, kas nav droša. Pastāv divi pamata veida pāļu pamati: Gultņu pāļu apakšējie gali balstās uz īpaši spēcīgas augsnes vai iežu slāni. Ēkas slodze tiek pārnesta caur kaudzi uz stiprā slāņa. Berzes pāļi ar berzi pārnes ēkas slodzi uz augsni visā pāļu augstumā. Visa kaudzes virsma palīdz pārnest spēkus uz augsni. Sastatņu stabi tiek izgatavoti, savienojot tērauda caurules būrī, kas ļauj celtniekiem piekļūt vietām, kas atrodas augstu virs zemes līmeņa. Aizsargmargas ir izgatavotas arī no tērauda caurulēm, veidojot estētiski patīkamu kāpņu un balkonu drošības funkciju. Drošības polārus izmanto, lai norobežotu teritoriju no transporta līdzekļu kustības, lai aizsargātu cilvēkus, ēkas vai infrastruktūru. Daudzi komerciālie velosipēdu statīvi tiek veidoti, liekot tērauda caurules. Tērauda stingrās materiāla īpašības padara to drošu pret zagļiem. Tērauda caurules visbiežāk izmanto izstrādājumu pārvadāšanai, jo materiāls ir labi piemērots ilgstošai uzstādīšanai. To var aprakt pazemē, pateicoties tā izturībai un izturībai pret sabrukšanu. Zema spiediena pielietošanai caurulēm nav nepieciešama augsta izturība, jo tās nav pakļautas ievērojamiem spriegumiem. Šaurs sienas biezums ļauj lētāk izgatavot. Speciālākiem lietojumiem, piemēram, cauruļvadiem, ko izmanto naftas un gāzes rūpniecībā, ir vajadzīgas stingrākas specifikācijas. Pārvadājamā izstrādājuma bīstamība un paaugstināta spiediena iespēja uz līniju prasa lielu izturību un tādējādi lielāku sienas biezumu. Tas parasti rada ar to saistītās augstākās izmaksas. Šajos lietojumos kritiska ir kvalitātes kontrole. Var būt neskaidrības par to, kā šie materiāli tiek precizēti un kādi ir līdzekļi caurules precīzajām īpašībām. Amerikas testēšanas un materiālu biedrība (ASTM) kopā ar Amerikas mašīnbūves biedrību (ASME) un Amerikas Naftas institūts (API) ir visvairāk atsauktās organizācijas cauruļvadu specifikācijām Ziemeļamerikā. Specifikācijas var iedalīt trīs galvenajās kategorijās: Cauruļu izmērs tiek minēts kā “Nominālais caurules izmērs” vai NPS. NPS numuru izcelsme mazākām caurulēm ( Tērauda cauruļu grafiki ir veids, kā aprakstīt caurules sienas biezumu. Tas ir kritisks parametrs, jo tas ir tieši saistīts ar caurules izturību un piemērotību īpašiem lietojumiem. Cauruļu grafiks ir bezmēru skaitlis, un to aprēķina, pamatojoties uz sienas biezuma aprēķināšanas formulu, ņemot vērā projektēto spiedienu un pieļaujamo spriegumu. Grafiku numuru piemēri ir šādi: 5, 5S, 10, 20, 30, 40, 50, 60, 80, 100, 120, 140, 160, STD, XS un XXS - ar visizplatītākajiem ir 40. un 80. grafiks. Palielinoties grafika skaitam, palielinās caurules sienas biezums. Tāpēc caurules grafiks nosaka iekšējo diametru, jo OD fiksē ar NPS numuru. Caurules svaru var aprēķināt, pamatojoties uz NPS, kas nosaka ārējo diametru, un grafiku, kas nosaka sienas biezumu. Konstantes noteikšanai formula izmanto tērauda teorētisko svaru 40,8 mārciņas uz kvadrātpēdu uz 1 collu biezuma. W = 10,69 xt (OD - t) Kur: W = svars (mārciņās uz pēdu) Šajā tabulā no Engineering Toolbox parādīti OD, sienas biezuma un svara mērījumi dažādu NPS caurulēm. Tiek parādīti gan 40., gan 80. grafika mērījumi. Ražotāji izdod materiāla pārbaudes ziņojumu vai dzirnavu testa ziņojumu, lai pārbaudītu, vai produkts atbilst ķīmiskās analīzes un mehānisko īpašību specifikācijai. MTR saturēs visus attiecīgos datus par produktu un pievienos izstrādājumam tā dzīves cikla laikā. Šie ir tipiski parametri, kurus var reģistrēt MTR: Ķīmiskais sastāvs, ieskaitot oglekļa saturu, sakausējumus un sēru Materiāla izmērs, svars, identifikācija un pakāpe Materiālā siltuma numurs, kas ir saistīts ar pārstrādes partiju Mehāniskās īpašības, piemēram, stiepes izturība, tecēšanas izturība un pagarinājums Tērauda polāriem visbiežāk minētās specifikācijas ir ASTM A53 un ASTM A500. Reliance Foundry piegādā cauruļu polārus, kas izgatavoti no tērauda caurulēm. Bolāri ir vertikāli cauruļu garumi, kas uzstādīti zemē, lai aizsargātu cilvēkus, ēkas un apkārtējo infrastruktūru no transportlīdzekļu sadursmēm. Tērauda cauruļu bollariem jāatbilst drošības specifikācijām, lai pārliecinātos, ka tie ir pietiekami izturīgi, lai izturētu transportlīdzekļa sadursmes. Tērauda cauruļu polāru izgatavošanai atkarībā no pielietojuma var izmantot grafiku 40 un 80. Grafiku. Tērauda cauruļu stīpiņas bieži tiek pārklātas ar nerūsējošā tērauda, plastmasas vai citiem dekoratīviem metāla pārsegiem, lai iegūtu estētisku pievilcību un aizsargātu tērauda cauruli no korozijas.
Celtniecības pāļi
Sastatņu stabi
Ražošanas izmantošana

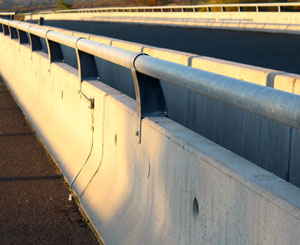

Apsardzes sliedes

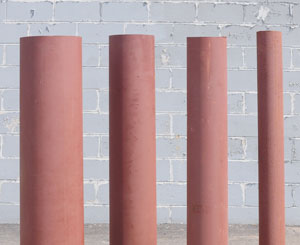

Bolāri
Velosipēdu bagāžnieki
Transporta izmantošana
KĀ NORĀDĪT TĒRAUDA Caurules?
Nominālais caurules izmērs
Grafiki
Caurules svars
OD = ārējais diametrs
t = biezums SERTIFIKĀCIJA
KĀ LIETOŠANAS ATRADS LIETO TĒRAUDA Caurules?
